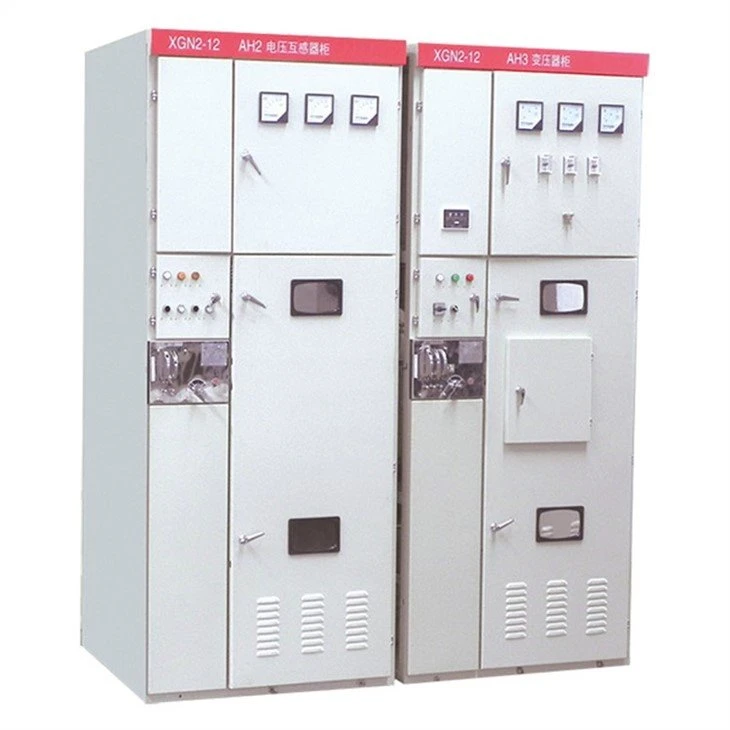

モジュール式高電圧 HV 変電所開閉装置

XGN2 タイプのモジュール式高電圧開閉装置キャビネットは、定格電圧 3、6、10KV、定格周波数 50HZ の三相 AC 電力システムで、特に頻繁に動作する場合に電気エネルギーを受け取り、分配するために適用されます。 バスバーシステムはシングルバスバーです（バイパス付きシングルバスバーとダブルバスバー構造を導出できます）。

開閉装置キャビネットは、国家規格 GB3906 3-35KV AC 金属密閉開閉装置および国際規格 IEC298 の要件に準拠しています。また、誤開閉防止などの「5 つの防止」インターロック機能も提案されていますサーキットブレーカー、負荷付き遮断器・遮断器スイッチ、負荷付き遮断器・遮断器・接地線遮断器・負荷遮断器、負荷遮断器・接地線付き遮断器・スイッチ、誤充電防止用。

構造の説明

開閉装置はボックス型金属密閉固定構造で、キュービクルはプロファイルで構成されています。いくつかの接続部品で組み立てられたGプロファイル。バスバーコンパートメント、CBコンパートメント、計量コンパートメント、ケーブルコンパートメントの4つのコンパートメントに分かれています。部品の加工は、CNCパンチングマシン、CNCベンディングマシン、およびCNC加工で提供される高度な機械によって行われます。センター、形状、位置、寸法の高精度を確保し、迅速かつ正確な製造を保証し、さまざまなオプションの組み合わせに柔軟に対応し、顧客のさまざまな要求を満たすことができます。

主な特徴

1.キュービクルは組み立てられた構造で、溶接がなく、高い機械的強度と芸術的な外観です。
2.後部の上部はGN30-12回転式切断スイッチ用であり、下部はGN19-12C切断スイッチ用です。手順に従って操作される機械的インターロック装置は、操作者と装置に信頼性の高い安全保護を提供します。
3.メインスイッチはモノブロックタイプを採用し、ZN63-12(VS1-12)、VD4-12などのオプションを用意
4.メインスイッチ、断路器、キュービクルドア間のインターロックには強制メカニカルロック方式を採用し、「5耐」インターロック機能を実現し、リング本体とのランダムな組み合わせが楽しめます。

技術的パラメータ

C私たちに連絡してください最高の見積もりを取得するために！
