アモルファス合金配電変電所変圧器

アモルファス合金トランスが従来のトランスと異なる主な特徴は、コアに新しいタイプの磁気伝導性材料であるアモルファス合金を使用していることです。 けい素鋼板鉄心変圧器の無負荷損失と比較して約75％低減、無負荷電流は約80％低減します。

(1) アモルファス合金変圧器の無負荷損失はS11変圧器に比べて65％以上低減、無負荷電流は約80％低減され、年間運転コストは平均22.7％削減されます。 %。

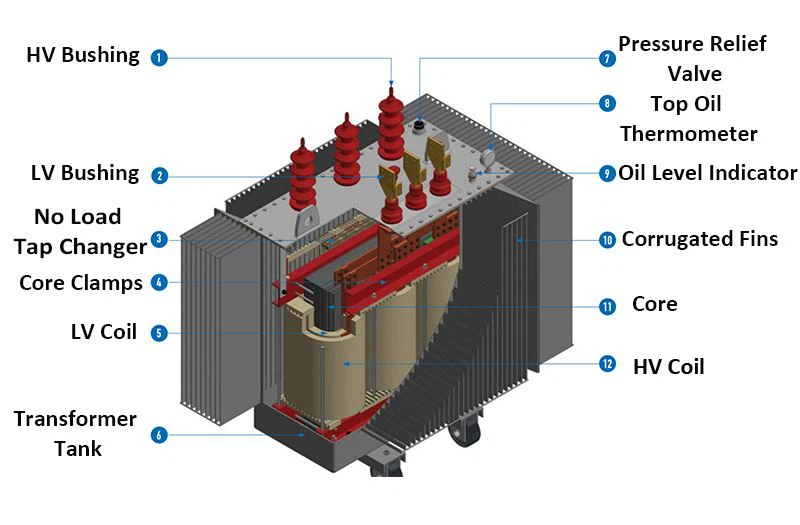

(2)変圧器は構造損失がなく、鉄心は三相4フレーム5柱構造を採用しています。 零相磁束は両側の柱内を流れ、磁束はボックスを通過しないため、加熱構造の損失は発生しません。

(3) 変圧器接続グループにはDyn11を採用し、電力網への高調波の影響を低減し、電源品質を向上させます。

(4) 変圧器の低圧巻線は銅箔コイルを採用しており、コイルは角丸長方形です。

(5) 変圧器本体の構造は「上支持・下支持」を採用し、鉄心にかかる応力を極力軽減し、アモルファス合金鉄心の電磁性能を確保しました。

(6) 小容量変圧器のスーツは垂直スーツ技術を採用し、大容量変圧器のスーツは水平スーツ技術を採用し、変圧器のノイズと無負荷損失が厳密に制御されます。

(7) トランスボックスは全密閉構造を採用しています。 ボックス内には耐酸化性、耐高温性、熱サイクル特性に優れたシリコーンオイルが封入されており、基本的にメンテナンスフリーの状態です。

(8) トランスは真空注油方式を採用し、コイル内の気泡を完全に排除し、絶縁性能の安定性を確保しています。

(9) 変圧器の高圧および低圧ブッシングの上には保護カバーが取り付けられ、導体は露出せず、ケーブル配線を使用して完全な絶縁保護が達成されます。

高度: h< 1000m

最大日平均相対湿度: 95% (20 度)

周囲温度: -25 度 < T<+40°C

耐震性：地盤水平加速度{{0}}.2g、地盤垂直加速度：0.2g

気温：平均最高気温：℃<+35°C

供給電圧の波形は正弦波に近づく必要があります

月間最低平均使用温度：T< -25°C (outdoor)

三相変圧器の供給電圧はほぼ対称である必要があります。

一日の最大気温差：25度。

設置場所: 激しい振動や衝撃がないこと、秋の災害がないこと、重大な汚染がないこと、化学腐食性媒体や粉塵がないこと、爆発の危険がないこと。

湿度: 最大平均相対湿度: 90% (20 度)

 設置前の変圧器テスト

1. 巻線から接地までの絶縁抵抗の測定;

2. 耐電圧試験;

3. 電圧比の測定と接続グループのラベルの検証。

無負荷電流および無負荷損失の測定、 ５．

5. 短絡インピーダンスと負荷損失の測定;

6. 巻線抵抗測定;

7. 変圧器オイルテスト。

モデルと意味

S(B)H15-Mシリーズ密閉型アモルファス合金電源変圧器の技術パラメータ

注文方法

(1) 変圧器モデル:

(2) 定格容量: ______KVA

(3) 相数：三相、単相

(4) 周波数: 50HZ、60HZ

(5) 定格電圧(高圧/低圧):____________________

(6) タップ範囲: ±______x_____%

(7) 接続グループラベル: Dyn11 Yyn0 Yy0(D11) その他

(8) インピーダンス電圧 UK: ____________%

(9) 冷却方式：AN AF

(10) その他の要件:

当社の工場の敷地面積は33,300平方メートル、総建築面積は6,100平方メートルです。 現在、従業員数は260名で、そのうち18名は変圧器製品の研究開発に長年従事してきた技術者、8名は優秀な経営者です。 生産規模の拡大と製品の種類の増加により、現在では開放型乾式変圧器、エポキシ変圧器の設計、生産、販売を統合し、年間生産能力1000MVAを超えるハイテク革新企業に発展しました。レジンキャスト乾式変圧器、アモルファス合金変圧器、特殊変圧器など。

なぜ河北天偉

1. 高品質のパッケージ電源ソリューションを業界最短のリードタイムで商業および産業の顧客に提供します。

2. 業界最高の品質基準である ISO 9001 および SANS に準拠した製品の製造と供給。

3. 当社は標準変圧器と高圧開閉装置を大量に在庫しておくために投資しています。迅速に供給し、ダウンタイムを最小限に抑えるために 24 時間 365 日の緊急サポートを提供します。

4. 当社の専門部門、インフラストラクチャ、および高度な訓練を受けた担当者により、迅速かつ完全なオンサイト設置、サービスおよび供給機能が可能になります。
