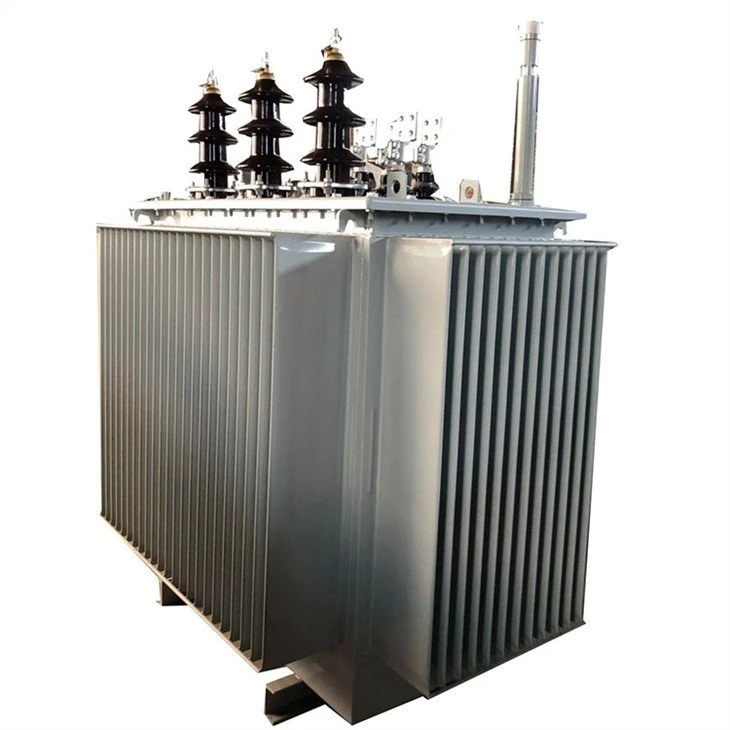

10KV 三相油入配電変圧器

この製品は、国家標準 GB1094-2013 変圧器および GB/T6451-2015 三相油入変圧器の技術パラメータと要件を実装しており、全国の都市および地方の主要機器製品として推奨されています。国家経済貿易委員会による送電網の建設と改修。

お問い合わせを送る

機能

製品説明

10KV 三相油入配電変圧器国家標準 GB1094-2013 変圧器および GB/T6451-2015 三相油入変圧器の技術パラメータと要件を実装しており、全国の都市および地方の電力網の主要機器製品として推奨されています国家経済貿易委員会による建設と改修。

S11シリーズ変圧器は銅巻線に高品質の材料を採用し、特にコイル絶縁とアクティブ部品に新技術と新材料を適用し、無負荷と負荷損失が明らかに減少し、性能と構造がより信頼性が高く優れています。

製品の特長

良好な経済パフォーマンス

S11 シリーズ製品の無負荷損失は平均 10.3% 減少し、無負荷電流は S9 シリーズに基づいて 22.4% 減少しました。

長寿命

変圧器タンクは密閉構造を採用しており、タンクとタンクカバーはボルトで接続するか溶接でしっかりと固定でき、変圧器油が空気と接触しないため、耐用年数が効果的に延長されます。

高い動作信頼性

タンクの関連シール部品を改良し、信頼性を高め、シールの信頼性を確保するための技術レベルの向上を図る。

設置面積が小さい

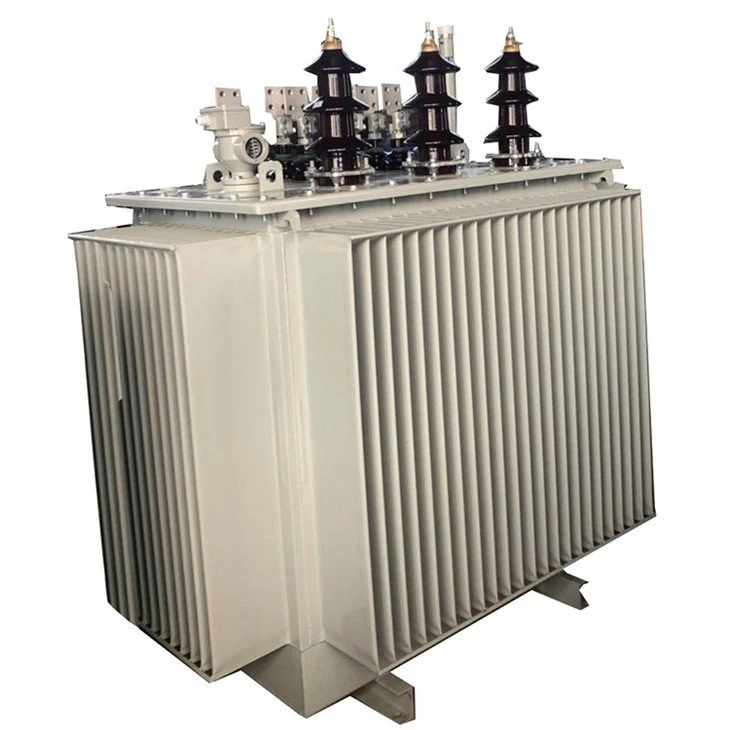

S11-Mシリーズ変圧器タンクは波板放熱器を使用しています。油温が変化すると波板が熱膨張を起こし、オイルコンサベータの役割を代替します。波板タンクは外観が美しく、占有面積が少ないです。

製品パラメータ

6Kv、10kV、30kVA-2500kVA 電源変圧器、オフ回路タップ切替器付き

定格容量(kVA)	電圧の組み合わせ			接続グループの記号	無負荷損失R（W）	負荷損失 R（W）75度	インピーダンス電圧 (%)	無負荷電流（%）	長さL（mm）	幅 W(mm）	身長ふーむ）	ゲージ水平*垂直（mm）	動作部品重量（Kg）	オイル重量（Kg）	総重量（Kg）
	電圧の組み合わせ												動作部品重量（Kg）	オイル重量（Kg）	総重量（Kg）
	高電圧 (KV)	高電圧のタップ範囲	低電圧 (KV)
30	6 6.3 10 10.5	±5% ±2×2.5%	0.4	ダイナ11 YZN11 イン0	100	630/600	4	2.8	980	735	1145	400*400	178	78	355



50					130	910/870		2.5	1017	758	1205	450*400	240	92	415
63					150	1090/1040		2.4	1035	785	1285	450*400	285	105	505
80					180	1310/1250		2.2	1065	800	1290	450*400	330	110	540
100					200	1580/1500		2.1	1072	820	1305	450*400	345	116	590
125					240	1890/1800		2	1155	1105	1310	450*550	415	135	705
160					280	2310/2200		1.9	1235	850	1535	550*550	485	155	835
200					340	2730/2600		1.8	1282	860	1557	550*550	582	168	965
250					400	3200/3050		1.7	1310	940	1605	550*550	695	210	1135
315					480	3830/3650		1.6	1465	1120	1915	660*650	855	255	1520
400					570	4520/4300		1.5	1440	1165	1725	660*660	950	295	1590
500					680	5410/5150		1.4	1510	1250	1845	660*650	1150	320	1905
630					810	6200		1.3	1650	1140	1920	660*650	1500	435	2015
800					980	7500	4.5	1.2	2125	1175	2315	820*820	1910	760	3510
1000					1150	10300		1.1	2150	1380	2570	820*820	2125	880	3850
1250					1360	12000		1	2355	1485	2570	820*820	2605	960	4610
1600					1640	14500		0.9	2385	1750	2630	820*820	3125	1150	5420
2000					1940	18300	5	0.4	1940	1400	1700	820*820	2420	780	4200
2500					2290	21200		0.4	2050	1480	1800	820*820	2560	880	4680

ノート：
1.寸法と重量は要件に応じて変更されます。表内のこれら 2 つのデータは、工場出荷時の文書の対象となります。
2.定格容量500kVAまでの変圧器の場合、表の斜線より上の負荷損失の値は、接続グループDyn11またはYzn11に適用されます。斜線下の負荷損失の値は、接続グループ Yyn0 に適用されます。
