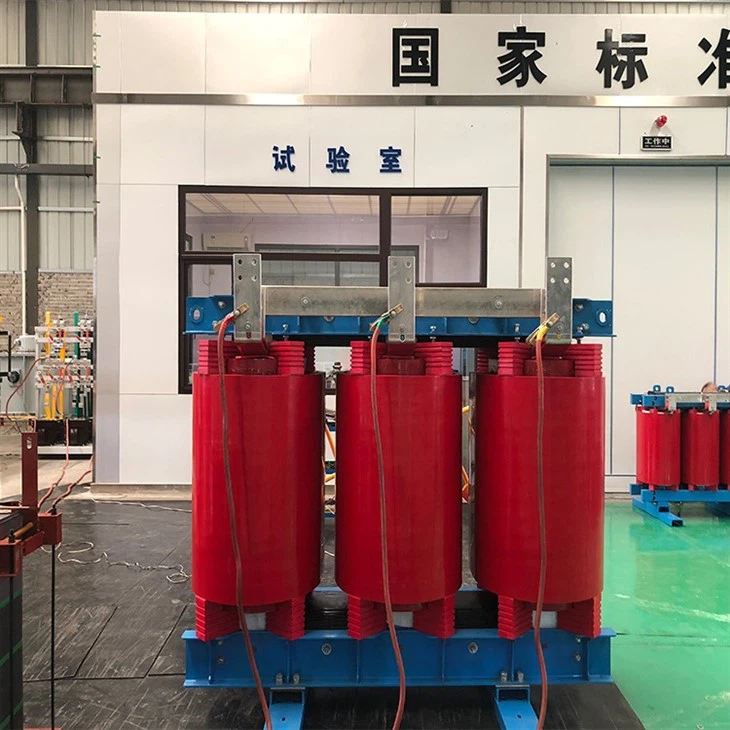

200KVA乾式変圧器

特徴
200 KVA 乾式変圧器は、当社が海外先進技術を導入し、独自に開発したフィラー付き薄型絶縁乾式変圧器 SC9、SCB9 シリーズおよび SC10、SCB10 シリーズです。 コイルはエポキシ樹脂で封止されているため、耐火性、耐火性、防爆性に優れています。 メンテナンスフリー、無公害で、サイズが小さく、ロードセンターに直接設置できます。 同時に、科学的かつ合理的な設計と注入プロセスにより、製品は部分放電が小さく、低騒音で、放熱性に優れています。 強制空冷条件下で定格負荷140%での長時間運転が可能で、故障を防ぐインテリジェント温度コントローラーを搭載しています。 アラーム、過熱アラーム、過熱トリップ、ブラック ゲート機能があり、RS485 シリアル インターフェイスを介してコンピュータに接続されており、集中的に監視および制御できます。

製品の用途
200KVA乾式変圧器は上記のような特徴を備えているため、地下鉄、製錬用電力だけでなく、ホテル、空港、高層ビル、商業センター、住宅地などの重要な場所などの送変電システムに広く使用されています。工場、船舶、海洋掘削プラットフォーム、その他の環境 悪い場所。

製品部分:
芯
鉄心は輸入された高品質の冷間圧延ケイ素鋼板で作られ、完全に面取りされた最終構造を備えています。 コアピラーはFグレードの非横糸粘着テープで綴じられています。 鉄心の表面をエポキシ樹脂で封止し、無負荷損失、無負荷電流、鉄心の騒音を低減します。 クランプ ファスナーや留め具に特殊な表面処理を施すことにより、製品の外観品質がさらに向上します。

高電圧巻線
高電圧巻線はエポキシ樹脂を充填して真空鋳造されており、部分放電の量が大幅に減少し、コイルの電気強度が向上します。 巻線の内壁と外壁にはガラス繊維メッシュプレートが充填されており、これによりコイルの機械的強度が向上し、突然の短絡に対する製品の耐性が向上します。 能力があるので、コイルが割れることはありません。
低電圧巻線
低圧巻線はフォイル構造を採用しており、ワイヤ巻線時の軸方向のねじれ角の問題を解決し、アンペアターンのバランスをより高めています。 同時に、コイルは軸方向の冷却エアダクトを採用し、放熱能力を高めます。 巻線層間にはTDエポキシ樹脂プリプレグを使用しています。 、一体凝固成形。

製造プロセス
コイルは高精度巻線機で巻かれ、低圧巻線は箔巻構造を採用しています。 変圧器の容量が大きい場合は通気路ができます。 巻き取った後、真空乾燥させます。 注入および硬化プロセス全体は、プロセス要件に従って完全に操作されます。 すべてのプロセスを厳密に監視し、必要に応じて調整する必要があります。 精密な流し込み製造によりコイルに気泡や穴がなく、高品質な動作結果が得られます。

温度制御システムと空冷システム
クロスフロー上吹き冷却ファンを採用しており、低騒音、高風圧、美しい外観の特徴があり、変圧器の過負荷容量を向上させます。 温度制御にはインテリジェント温度コントローラーを採用し、変圧器の動作の安全性と信頼性を向上させます。

保護筐体とコンセントバスバー
保護シェルは、変圧器をさらに安全に保護します。 保護レベルにはIP00、IP23などが含まれます。シェルの材質には、冷間圧延鋼板、ステンレス鋼板などがあり、ユーザーが選択できます。 低電圧コンセント用の標準バスバー放電ラインは、側面コンセントまたは上部コンセントのいずれかで使用できます。あるいは、ユーザーが特別なコンセント方法を設計することもできます。

トランスコンセント方式
従来のコンセント、標準の密閉バスバー、および標準のサイドコンセントは、さまざまなインターフェース形式に従って製造でき、また、ユーザーの要件に応じて特別なコンセント方法を設計することもできます。

製品規格
GB/T10228-2008 GB109411-2007 JB/T10088-2004 GB4208-1993
製品名: 200 KVA 乾式変圧器
定格高電圧: 10(11、10.5、6.6、6.3、6) KV
定格低電圧: 0.4kV
接続グループ: Dyn11 または Yyn0
高電圧タップ範囲：±5%または±2×2.5%
絶縁レベル：LI75AC35
周波数: 50Hz
