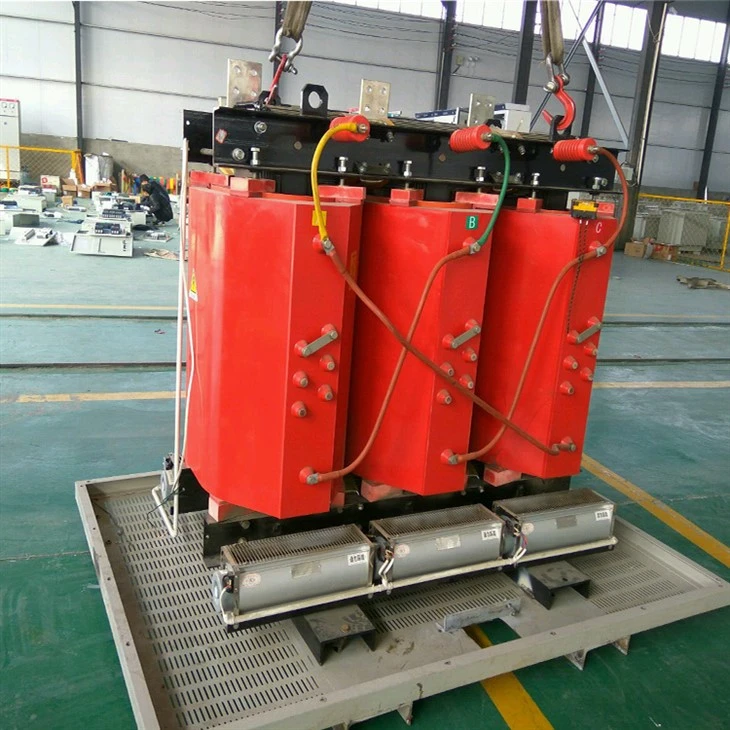

2.5MVA乾式配電変圧器

2.5 MVA 乾式配電変圧器データシート:

定格電力: 2500 kVA

周波数: 50Hz

一次電圧：11kV

二次電圧：400V

相 : 三相

巻線材質：銅/アルミニウム

コア材質: CRGO (冷間圧延結晶配向)

絶縁: クラス F または H (要件に従って)

冷却タイプ: 自然空気/強制空気/強制オイル

ベクトルグループ: Y/Yd11

インピーダンス電圧: 6%

効率: 98%

温度上昇：85℃未満（規格による）

IP 定格: IP00/IP20/IP23 (要件による)

重量: 約。 4000 kg (設計によって異なる場合があります)

寸法: (LxWxH) 3400mm x 1650mm x 2100mm (デザインによって異なる場合があります)

規格: IEC 60076、IS 2026、ANSI など (要件に応じて)

2.5 MVA 乾式配電変圧器の特徴:

1. 安全、耐火、無公害であり、ロードセンターで直接操作できます。

2. ドイツの技術を使用。 機械的強度が高く、短絡耐性があり、部分放電が少なく、熱安定性が高く、信頼性が高く、長寿命です。

3. 低損失、低騒音、大幅な省エネ効果、メンテナンスフリー。

4. 優れた放熱性能と強力な過負荷容量。

5. 耐湿性に優れており、高湿度のその他の過酷な環境での作業に適しています。

6. 完全な温度監視および保護システムを備えています。 インテリジェントな信号温度制御システムは、三相巻線の個々の動作温度を自動的に監視および表示できます。

7. さらに、アラーム、サーキットブレーカー、その他の機能設定もあります。

8. 小型、軽量、床面積が小さく、設置コストが低い。 特徴：

2.5MVA乾式配電用変圧器の製造工程

鉄心は高品質冷間圧延珪素鋼板を使用しており、｛｝｝｝度段付き全面斜め継手構造となっております。 接合部の磁束分布を改善し、鉄心の振動エネルギーを低減するため、3カット2パンチコア鉄角フォーク切断加工と5段切断積層鉄加工を採用しています。 鉄心は一体焼入れされており、表面は絶縁樹脂で封止されており、無負荷損失、無負荷流量、鉄心騒音を効果的に低減します。

2.5MVA乾式配電変圧器鉄心

高圧コイルには高品質のF種絶縁電線と国際先進絶縁材料を巻線し、大容量コイルには軸方向に冷却空気通路を設けています。 耐電流衝撃性、耐温度変化性、耐クラック性、放熱性に優れた構造です。 多分割セグメントシリンダー構造を採用しており、耐圧性に優れ、部分放電レベルが低いです。 真空乾燥後、コイル金型に充填します。

射出および固化プロセス全体は、事前に作成されたプロセス曲線に基づいて完了し、高度なプロセス制御により、リールに空気穴や穴がないことが保証されます。

低電圧コイルはフォイル構造を採用しており、低電圧大電流コイルのアンペア不均衡の問題を効果的に解決します。 一方、フォイルコイルにはシャフトの巻き数とシャフトの巻き数の螺旋角がないため、短絡時の変圧器の軸力を効果的に除去し、コイル内の電流密度を調整できます。高電圧コイルの荷重分布に応じて軸方向に確実に力を加えることでラジアル力が低減されます。 コイルの端部は樹脂で封止・硬化されており、各種異物や水分の侵入を防ぎます。

2.5 MVA 乾式配電変圧器の使用:

次の要件を満たす作業状況は、通常の作業状況です。

1. 身長

標高は 1000 メートルを超えることはできません。

2. 周囲温度

最高気温プラス40度

一日の平均気温がプラス 30 度高くなります

年間平均気温プラス20度上昇

低い温度 -30 度 (屋外変圧器に適しています)

低い温度 -5 度 (屋内変圧器に適しています)

3. 電源電圧波形

電源電圧の波形は正弦波に似ています。

4. 多相電源電圧の対称性

多相変圧器に接続される主電源電圧は、ほぼ対称である必要があります。
