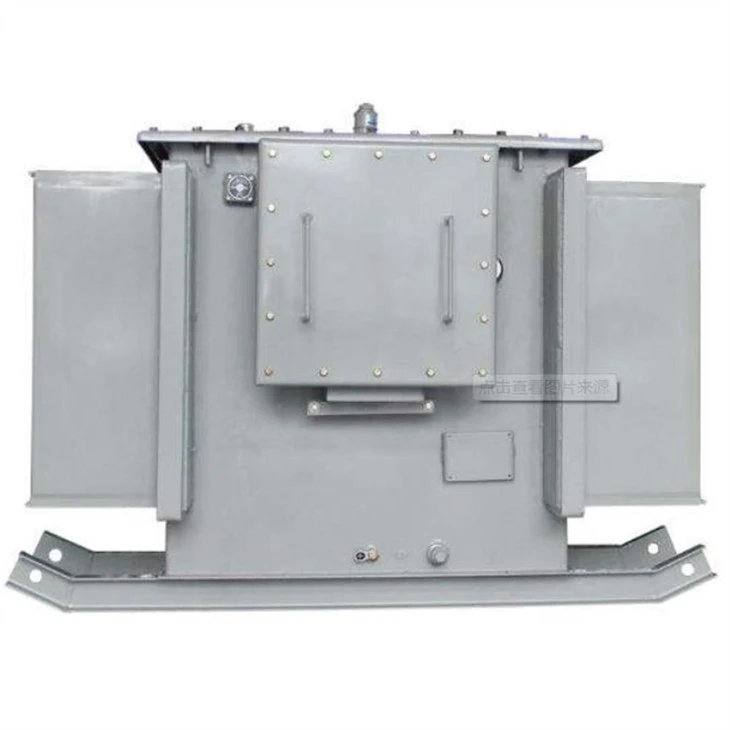

KS13油浸漬鉱業パワートランス

1.製品の特長

KS13シリーズ鉱山変圧器は鉱山の配電装置として使用されます。製品は、小さなサイズ、マージが容易、合理的な構造と低損失の利点を有しています。それは、良好な熱性能の特性を有します。

このシリーズの製品は、高い透磁率を持つ積み重ねられたシリコン鋼板で作られています。構造は頑丈です。高電圧および低電圧ケーブルジャンクションボックスは箱壁の両側に溶接されます。ケーブル接続として、高電圧コイルは定格電圧の±5%のタップ電圧を持っている必要があります。電源はまず遮断する必要があり、次にボックスウォールのタップチェンジャの風雨を取り除いて変換する必要があります。電圧変圧器の低電圧側では、693Vに接続する「Y」タイプ、または電源用に「D」タイプを400Vに接続し、二次端子をケーブルジャンクションボックスに直接接続します。ヘッドは、変圧器の持ち上げを変更し、ボックスの壁に溶接された吊り下げクライミングを使用するために、6つの磁器の袖を導きます。変圧器箱の底部はスキッドが装備され、必要に応じて鉱山および鉱山カートローラーのために使用することができるスキッドに取付け穴がある。

2.アプリケーション

それは1250KVA以下の容量および10KV以下の電圧のオイル浸漬された鉱山の力変圧器のために適している。このタイプの鉱山変圧器は、防爆要件のない一般的な油浸し変圧器です。主に鉱山の電力配分時に鉱山照明や電力の引きずりの電源として使用されます。このシリーズの変圧器が運送された後、それらは関連する解体された部品と組み立てられ、吊り下げの中心点検のための必要性なしでテストすることができる。

3.規格

この一連の変圧器が従う標準:

GB1094.1〜2-1996、GB1094.3,5-2003、GB/T6451-2008、GB12173-2008。

4.環境と労働条件の使用

1) 高さは海抜1000mを超えてはならない、と特別な環境は別に説明されます。

2) 周囲温度:

最高温度は+40 °Cです。

最高の1日平均気温+25 °C;

年間最高の平均気温は +20 °C です。

屋外の最低温度は-20 °Cです。

3) 周囲の空気の相対湿度は95%以下である "+25 °C";

4) 炭鉱に石炭粉塵やガスが取り付けられていますが。しかし、爆発の危険な場所はありません。

電源電圧の波形は、ほぼ正正波です。

5.モデルの意味

6. 技術的なパラメータ
