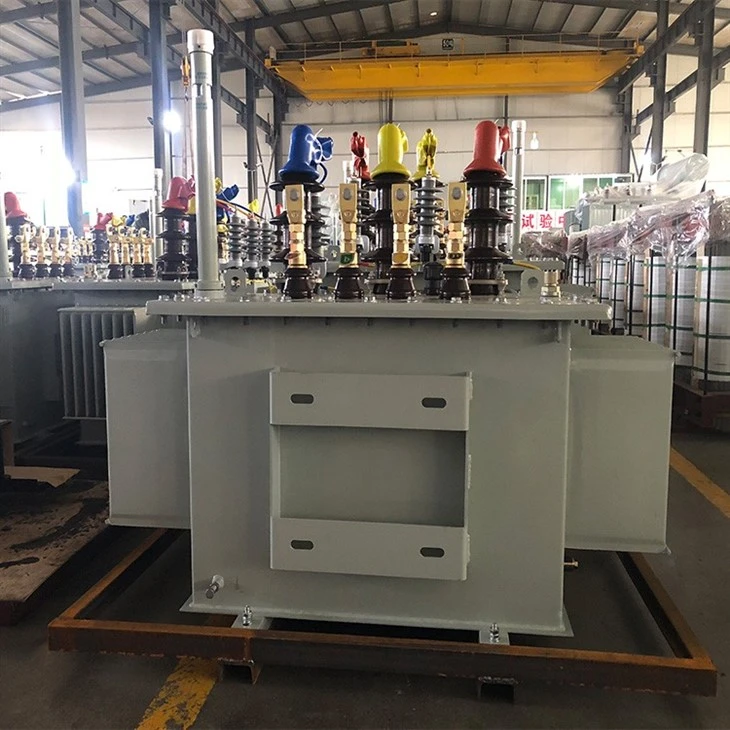

200 KVA 11kV 6.6kV 0.4kV 二重電圧配電変圧器
定格電力:200kVA
定格電圧:11/6.6-0.4kV
定格電流:10.5/17.5/288.68A
定格周波数:50Hz
接続記号：Dyn11
機能
1.製品仕様
定格電力:200kVA
定格電圧:11/6.6-0.4kV
定格電流:10.5/17.5/288.68A
定格周波数:50Hz
相数:3相
接続記号：Dyn11
冷却方式:ONAN
絶縁クラス:A
絶縁レベル:LI 75 AC28 / LI AC3
2. 試験基準:
IEC60076
3.テスト項目
| 3.1電圧比の測定と接続グループのテスト | |||||||
HV1 巻線 | LVワインディング | 定格比率 | 電圧偏差パーセント | 接続記号 | |||
タップ位置 | 電圧 （V） | 電圧 （V） | AB/アブ | BC/BC | CA/CA | ||
1 | 11550 | 28.875 | ダイナ11 | ||||
2 | 11275 | 28.188 | |||||
3 | 11000 | 400 | 27.500 | ||||
4 | 10725 | 26.813 | |||||
5 | 10450 | 26.125 | |||||
HV2巻線 | LVワインディング | 定格比率 | 電圧偏差パーセント | 接続記号 | |||
タップ位置 | 電圧 （V） | 電圧 （V） | AB/アブ | BC/BC | CA/CA | ||
1 | 7150 | 17.875 | ダイナ11 | ||||
2 | 6875 | 17.188 | |||||
3 | 6600 | 400 | 16.500 | ||||
4 | 6325 | 15.813 | |||||
5 | 6050 | 15.125 | |||||
3.2 巻線抵抗試験 環境温度度 | |||||||
巻き取り | タップ位置 | 測定値（Ω） | 抵抗アンバランス率（パーセント） | ||||
A-B | B-C | C-A | |||||
H.V | 1 | ||||||
| 2 | |||||||
| 3 | |||||||
| 4 | |||||||
| 5 | |||||||
L.V | a-b | b-c | c-a | 抵抗アンバランス率（パーセント） | |||
巻き取り | タップ位置 | 測定値（Ω） | 抵抗アンバランス率（パーセント） | ||||
A-B | B-C | C-A | |||||
H.V.2 | 1 | ||||||
| 2 | |||||||
| 3 | |||||||
| 4 | |||||||
| 5 | |||||||
L.V | a-b | b-c | c-a | 抵抗アンバランス率（パーセント） | |||
3.3 絶縁抵抗測定 | |||||||
測定場所 | 絶縁抵抗（MΩ） | ||||||
HV—地面へのLV | 1000以上 | ||||||
LV—HVから地面まで | 1000以上 | ||||||
地面までの HV&LV | 1000以上 | ||||||
3.4 AC電源耐電圧試験 | |||||||
加圧部品 | 試験電圧（kV） | 継続時間（秒） | 結果 | ||||
HV—地面へのLV | 60 | 合格 | |||||
LV—HVから地面まで | 60 | ||||||
3.5 無負荷損失および無負荷電流 | |||||||
平均電圧（kV） | 実効値電圧（kV） | 無負荷電流 | 無負荷損失（W） | ||||
（パーセント） | 測定値 | ||||||
0.4 | 0.4 | ||||||
3.6 誘起電圧試験 | |||||||
タップ位置
| 印加電圧（kV） | 誘導電圧（kV） | 誘導倍数 | 周波数（Hz） | 継続時間（秒） | 結果 | |
L.V | H.V | ||||||
3 | |||||||
3.7 インピーダンス（パーセント）および負荷損失テスト 環境温度度 | |||||||
巻き取り | タップ位置 | 印加電流( A ) | 試験電圧 (KV) | 短絡インピーダンス（パーセント） | 負荷損失（W） | ||
| 測定値 | 測定値 | ||||||
H.V- L.V | 3 | 10.5 | 0.4 | t=75度 I=Ir | t=75度 I=Ir | ||
| 3.8 シールテスト | |||||||
試験方法 | 圧力をかける（kPa） | 残圧(kPa) | 持続時間（h） | 結果 | |||
空気圧 | 漏れなし | ||||||
二重電圧変圧器の配線
よくある質問
1.二圧変圧器とは
二重電圧分配変圧器は、単一の入力電圧から複数の出力電圧レベルを提供できる変圧器の一種です。 これは、トランス巻線上の 2 つ以上の電圧タップを出力端子に接続することによって実現されます。
二重変圧器の一次巻線は、通常 15kV ～ 33kV の範囲の高電圧電源に接続されるように設計されています。 二次巻線には、通常 400 V または 230 V の電圧レベルの低電圧配電ネットワークに接続できる複数のタップがあります。
デュアル電圧変圧器を使用すると、システム効率とコスト削減の点で大きな利点が得られます。 複数のタップを持つ変圧器を使用することにより、特定のニーズに応じて、さまざまな消費者にさまざまな電圧レベルを供給することができます。 これにより、エネルギーの無駄が削減され、システム全体のパフォーマンスが向上します。
二重電圧変圧器を使用するもう 1 つの利点は、配電ネットワークで必要な変圧器の数を削減できることです。 これにより、システムの運用がよりシンプルになり、よりコスト効率が高くなります。
従来の配電ネットワークでの使用に加えて、デュアル変圧器は再生可能エネルギー用途でも一般的に使用されています。 たとえば、風力発電所や太陽光発電所で使用して、発電機の可変出力を配電に適した安定した電圧に変換できます。
全体として、デュアル電圧配電変圧器は配電アプリケーションに柔軟で効率的なソリューションを提供し、単一の入力ソースから複数の電圧レベルを提供すると同時に、ネットワーク内で追加の変圧器の必要性も減らします。
2.200 kva 変圧器の価格はいくらですか
USD3221.00/セット
人気ラベル: 200 kva 11kv 6.6kv 0.4kv デュアル電圧配電変圧器、中国、サプライヤー、メーカー、工場、購入、価格、販売用
