電源トランスの動作原理

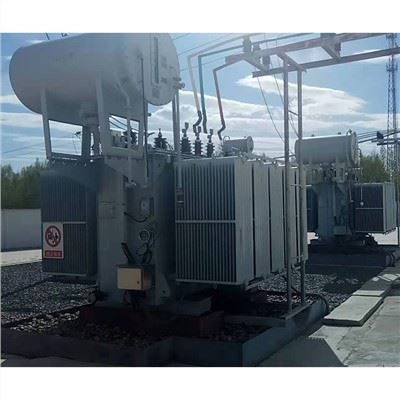

電源変圧器は電力システムの重要なコンポーネントであり、エネルギーを効率的に伝送および分配する役割を果たします。通常、発電所から変電所までの高電圧送電で使用され、家庭、企業、その他の消費者に配電する前に電圧を上げて電流を減らします。

電源トランスの動作原理は、ファラデーの電磁誘導の法則に基づいています。一次巻線、二次巻線、磁気コアで構成されます。一次巻線は高電圧源に接続され、二次巻線は負荷に接続されます。磁気コアは鉄またはケイ素鋼の積層体でできており、これらを積層して磁束の閉磁路を形成します。

交流が一次巻線を流れると、コア内に磁界が発生し、二次巻線に電圧が誘導されます。二次巻線に誘導される電圧は、二次巻線の巻き数とコア内の磁束の変化率に比例します。電圧は、一次巻線と二次巻線の巻数の比率に応じて増減します。

トランスの効率は、コア損失、銅損、漂遊損失によって決まります。コア損失はコア内のヒステリシスと渦電流によって発生し、銅損はワイヤの抵抗によって巻線で発生します。漂遊損失はコアからの磁束の漏れによって発生し、近くの材料の加熱を引き起こします。
