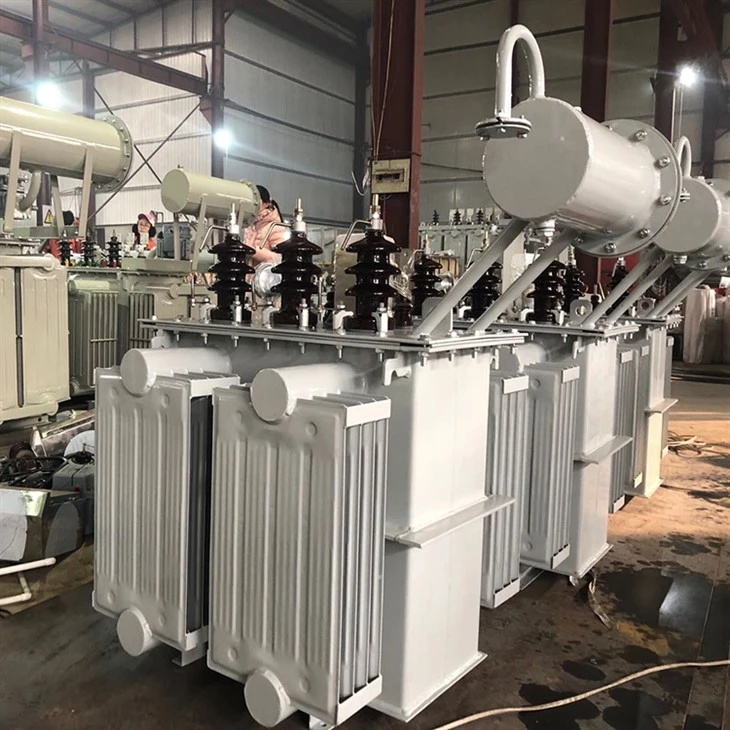

3 MVA 3000 KVA 11kV 油冷配電変圧器

2-年保証

弊社の営業マネージャー Grace は、配電変圧器輸出業者として 10- 年の経験を持っています

技術的ソリューションと出荷ソリューションの作成をお手伝いします

今すぐグレースに連絡してください！

3 MVA 変圧器の仕様

3 MVA 11KV 油冷配電変圧器は、最大 3000 kVA の大量の電力を処理できるように設計されており、11,000 ボルト (11KV) の電圧で動作します。 トランスは、故障や故障につながる巻線やコアの過熱を防ぐためにオイルで冷却されています。 オイルは、巻線間のアーク放電を防止する絶縁体としても機能します。

変圧器定格: 3MVA

一次電圧: 11kV

二次電圧: 415V

電流定格: HV 157A / LV 4173A

周波数: 50Hz

温度上昇:55度

巻線接続: Dyn11

タップチェンジャー: オフサーキットタップチェンジャー (OCTC)

絶縁レベル: 12/28/75kV

インピーダンス: 6%

効率: 98.15%

冷却：ONAN（オイルナチュラル・エアーナチュラル）

冷却の種類: 油冷

相数: 三相

巻数: 2

変圧器の種類: 配電変圧器

エンクロージャのタイプ: 屋外 (耐候性)

規格: IEC 60076

オイル容量: 1750L

重量: 6772kg

寸法 (長さ x 幅 x 高さ): 4100 mm x 2300 mm x 3150 mm

色: 顧客の要求に従って

3 mva 変圧器の価格はいくらですか?

3 MVA 11kV 油冷配電変圧器価格: USD2,*618.00/SET

3 MVA 11kV 油冷配電変圧器タンクおよびカバー

3 MVA 11kV 油冷配電変圧器試験項目:

3 MVA 3000 kVA 11kV 油冷配電変圧器は配電システムの重要なコンポーネントであり、確立された性能基準を確実に満たすことが不可欠です。 変圧器の機能と効率を評価するために、いくつかの試験項目が実行されます。

1. 絶縁抵抗テスト: このテストでは、変圧器の絶縁システムの抵抗を測定します。 これには、変圧器のさまざまな巻線に電圧を印加し、そこを流れる電流を測定して抵抗値を決定することが含まれます。

2. インピーダンス テスト: インピーダンス テストでは、変圧器のインピーダンスを測定します。 この手順には、変圧器の一端から既知の電圧を注入し、もう一端の電圧を測定することが含まれます。 得られたインピーダンス値は、変圧器の短絡電流の計算に使用されます。

3. 負荷損失および無負荷損失テスト: 負荷損失テストでは、特定の量の負荷がかかったときの変圧器の損失を評価します。 無負荷損失テストでは、無負荷時の変圧器の損失を測定します。 どちらのテストにも、変圧器の入力電力と出力電力の測定が含まれます。

4. 変圧器比テスト: 変圧器比テストでは、変圧器の一次巻線と二次巻線の比をチェックします。 このテストにより、変圧器が正しい電圧出力を提供できることが確認されます。

5. 絶縁力率テスト (タンデルタ テスト): このテストは、変圧器の絶縁の力率を決定します。 部分放電やシステム障害につながる可能性のある絶縁の不完全性のレベルを測定します。

6. オイル破壊電圧テスト: オイル破壊電圧テストでは、変圧器のオイルの絶縁耐力をチェックします。 オイル内で火花を発生させるのに必要な電圧を測定し、オイルの品質と電気的破壊に対する耐性を示します。
